Différence entre le radar à capteur laser et le radar à micro-ondes standard pour les portes industrielles à grande vitesse

Liste des points clés

• Radar à micro-ondes standard : Prix unitaire de 12 $- 60 $, détecte uniquement les cibles en mouvement, le taux de faux déclenchement dépasse 30% sous la poussière, le brouillard ou le vent fort, aucune fonction de zonage, ne protège pas les personnes stationnaires sous l'ouverture de la porte ;

• Radar de capteur laser : Distance maximale de détection jusqu'à 10 mètres, précision de plage millimétrique, zonage fin jusqu'à moins de 2m2, ouverture partielle séparée pour les piétons et ouverture complète pour les chariots élévateurs, fonctionnement stable à -40 °C stockage frigorifique ;

• Utilisateurs finaux ciblés : Le stockage froid de la chaîne du froid, les zones de chargement logistique à haute fréquence, les usines industrielles lourdes mixtes piétons et véhicules, les ateliers alimentaires nécessitant une étanchéité supérieure sont prioritaires pour le radar laser ; les petits entrepôts à température ambiante et les ateliers à faible encombrement peuvent adopter le radar micro-ondes standard pour contrôler le budget ;

• ✅ Points de douleur de l'industrie résolus : Perte excessive de froid et factures de réfrigération en hausse causées par l'ouverture aléatoire de la porte via le radar standard, dommages d'impact de la porte sur les chariots élévateurs et les marchandises, dangers de pincement du personnel en raison d'une défaillance de détection stationnaire, arrêts fréquents déclenchés par un dysfonctionnement du capteur dans des environnements poussiéreux et brumeux.

I. Logique de sélection du scénario : environnements d'usine appropriés et points de douleur résolus par chaque type de radar

Beaucoup de gestionnaires d'usine se concentrent uniquement sur l'écart de prix allant de dizaines à des milliers de dollars, ignorant que les capteurs de mouvement déterminent directement le prix de l'usine. Consommation énergétique, risque de sécurité et coût de maintenance Porte à grande vitesse. La valeur principale des portes roulantes rapides est de minimiser la durée d'ouverture de la porte et de verrouiller la température froide intérieure. Si les capteurs déclenchent des ouvertures inutiles ou manquent fréquemment la détection d'obstacles, toute conception économe en énergie de l'ensemble de portes devient inefficace.

Le radar à micro-ondes standard a été initialement conçu pour les portes automatiques intérieures dans les centres commerciaux et les immeubles de bureaux, et il ne peut pas s'adapter aux conditions industrielles difficiles par nature. Le radar à capteur laser est développé sur mesure pour le stockage froid industriel et les allées logistiques lourdes, couvrant complètement tous les défauts fonctionnels du radar à micro-ondes. Nous clarifions d'abord la limite applicable de chaque produit via la classification des scénarios :

1. Scénarios applicables pour le radar à micro-ondes standard (recommandé uniquement pour les conditions de travail à faible demande)

1. Petits entrepôts à température ambiante avec un trafic de chariots élévateurs inférieur à 50 fois par jour, exempts de poussière lourde ou de brume d'eau ;

2. Passages piétonniers purs sans trafic mixte de camions et de chariots élévateurs, pas de vent fort ou de débris flottants à l'extérieur des ouvertures de porte ;

3. Installations avec un budget serré, faible sensibilité aux pertes d'énergie, déchets froids mineurs acceptables de portes ouvertes involontaires chaque jour.

2. Scénarios applicables pour le radar à capteur laser (conditions de travail obligatoires à forte demande)

1. Stockage froid à basse température (-18 ° C ~ -40 ° C) et ateliers de traitement de congélation rapide avec une différence de température extrême intérieure-extérieure et un coût énergétique élevé de réfrigération ;

2. Couloirs de chargement logistique à haute fréquence avec plus de 200 passages de chariot élévateur quotidiens et flux de piétons et de véhicules simultanés ;

3. ateliers poussiéreux (matériaux de construction, transformation de la poudre alimentaire), baies de chargement extérieures, usines avec brouillard permanent et climat humide ;

4. Entreprises avec des normes de sécurité de production strictes pour éliminer les dangers de chute de porte au personnel et les dommages de collision de cargaison de chariot élévateur.

II. Logique de fonctionnement de l'unité complète : Différences fonctionnelles de niveau intermédiaire entre deux types de radars

Le radar de mouvement agit comme le « système de vision » pour les portes industrielles à grande vitesse. L'ensemble complet des logiques d'ouverture de la porte, anti-collision et de fermeture retardée est contrôlé par la sortie de signal de ce capteur. Les deux dispositifs adoptent des flux de travail fondamentaux complètement différents, qui déterminent directement les performances de sécurité des portes et l'efficacité énergétique.

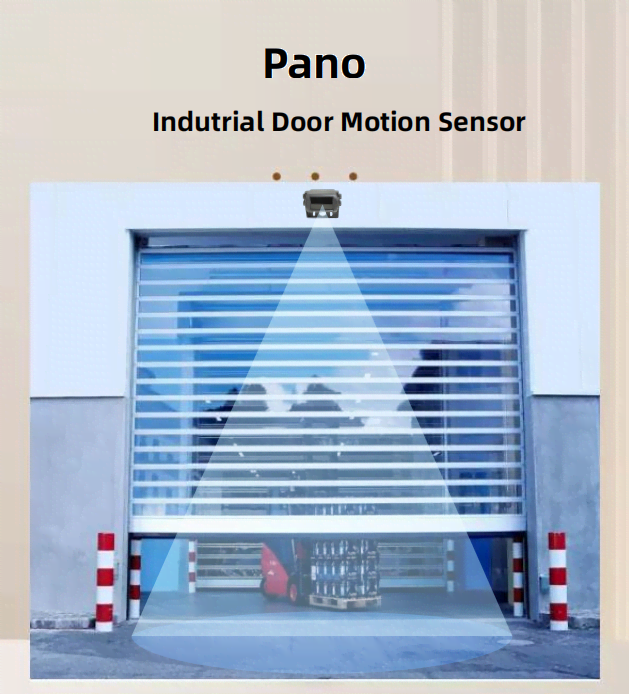

2.1 Principe de fonctionnement et défauts inhérents du radar micro-ondes standard

Radar à micro-ondes (Radar standard) (Première définition : Un capteur d'induction transmettant des micro-ondes radio haute fréquence et jugant le mouvement d'un objet via le décalage de fréquence Doppler) émet en permanence des ondes électromagnétiques vers l'espace devant les portes. Il envoie des signaux d'ouverture de porte au contrôleur de porte uniquement lorsque le déplacement de l'objet provoque des changements de fréquence des ondes réfléchies.

Ce mécanisme contient trois défauts intrinsèques et irréparables, qui sont la cause profonde des dysfonctionnements fréquents dans les environnements industriels :

1. Seuls les objets en mouvement sont détectables : Lorsque les travailleurs déchargent les marchandises stationnaires sous les portes ou les chariots élévateurs stationnent temporairement sous les ouvertures, le radar ne détecte pas les corps humains statiques et la porte tombe après l'expiration du délai, provoquant facilement des accidents de pincement ou d'impact de chariots élévateurs ;

2. Pas de zonage précis et de gaspillage d'énergie de faux déclencheurs : film plastique flottant, piétons éloignés ou le mouvement de chariots élévateurs dans les allées adjacentes déclencheront l'ouverture complète de la porte, créant un échange d'air chaud-froid continu à l'intérieur du stockage frigorifique, forçant les compresseurs de réfrigération à fonctionner à pleine charge et ajoutant des milliers de dollars aux factures mensuelles d'électricité ;

3. Trouble du signal dans des environnements difficiles : le brouillard de stockage à froid et la poussière d'atelier diffusent les signaux micro-ondes ; les rayonnages métalliques et les routeurs Wi-Fi d'usine interfèrent avec les ondes électromagnétiques, conduisant à des modes de défaillance imprévisibles : "pas d'ouverture lorsque les véhicules arrivent, ouverture aléatoire sans cibles". Les opérateurs doivent ajuster la sensibilité de l'échelle au moins une fois par semaine.

2.2 Logique de travail complète et avantages fondamentaux du radar à capteur laser

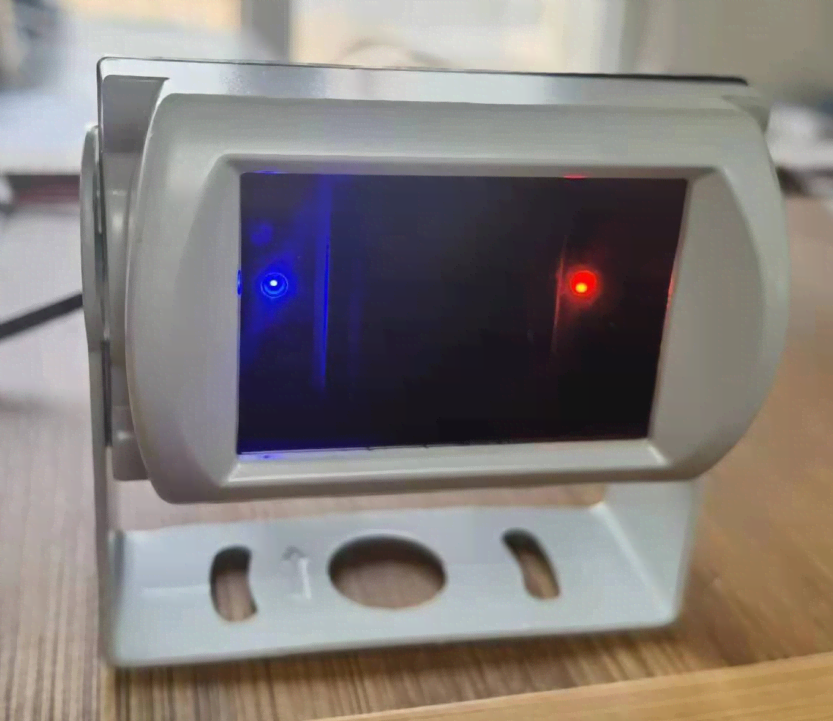

Sensor laser radar (Première définition : Le dispositif anti-collision à induction de haute précision équipé d'une puce laser infrarouge de qualité véhicule, qui calcule la distance via le temps de vol TOF et scanne en permanence les contours de l'espace devant les portes) complète des centaines de scans au niveau du millimètre par seconde pour dessiner une cartographie de position en temps réel des objets devant les portes, au lieu de simplement identifier le mouvement. Cinq forces opérationnelles de base résolvent pleinement tous les inconvénients du radar à micro-ondes :

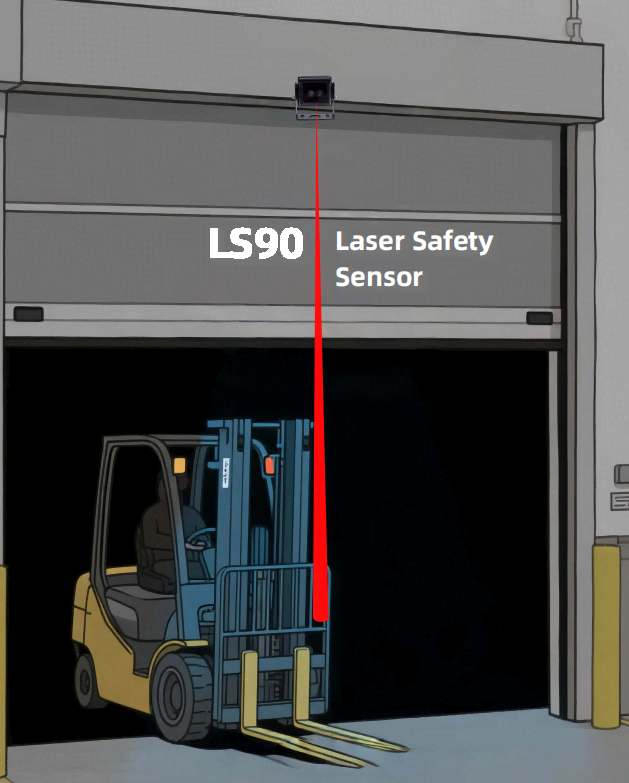

• 10-Mètre d'alerte anti-collision longue distance: Détecte les chariots élévateurs à 10 mètres des portes et déclenche le levage de la porte à l'avance. Les portes sont complètement ouvertes lorsque les véhicules arrivent sans décélération d'attente, augmentant l'efficacité du passage du chariot élévateur de 25 % ;

• Couverture de sécurité fixe sans zone aveugleIdentifie en permanence tout le personnel stationnaire et le fret à l'intérieur des cadres de porte, empêchant la descente de la porte et éliminant complètement les risques de sécurité de pincement et de collision de fret ;

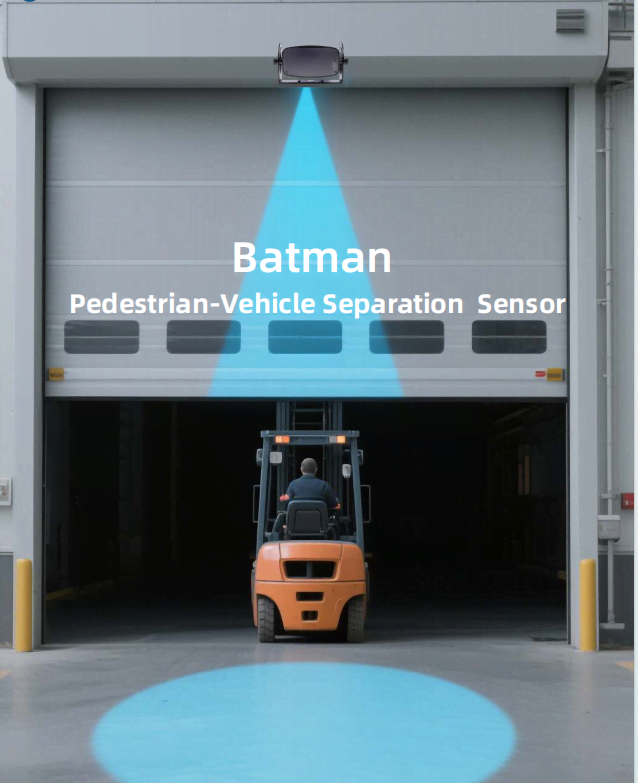

• Contrôle d'économie d'énergie Zoning Custom: Diviser les zones de détection indépendantes via l'application mobile, régler l'ouverture partielle de la petite porte pour les piétons et le levage complet de la porte pour les chariots élévateurs, réduire la surface exposée de la porte de 60% et réduire le volume d'échange d'air chaud et froid ; les économies d'énergie de réfrigération mesurées dépassent 15% par mois ;

• Fonctionnement stable dans toutes les conditions de travail difficiles: La propagation directionnelle du faisceau laser évite les interférences du brouillard, de la poussière, de la pluie, de la neige, de la lumière forte et de l'équipement électromagnétique de l'usine ; zéro fausse alarme toute l'année dans le stockage frigorifique de -40 °C sans réglage manuel régulier requis ;

• Maintenance visuelle basse barrièreLe point lumineux visible intégré marque clairement la couverture de détection complète ; tous les paramètres modifiés sans fil via les téléphones mobiles sans escalade ni démontage de l'équipement, accélérant le diagnostic des défauts et économisant des dizaines d'heures de travail d'entretien chaque année.

III. Précision des micro-composants : les causes fondamentales du matériel pour les lacunes de performance à long terme

L'écart de performance entre les deux types de radars provient de normes d'adaptation industrielles différentes des composants internes du noyau. Bien que classés comme des capteurs à induction simples, la précision des composants détermine directement la consommation d'énergie, les coûts de réparation et les risques de sécurité sur le cycle de service de 3 à 5 ans.

1. Chip d'émission de signal Radar à micro-ondes standard : Puce micro-ondes générale civile avec longueur d'onde au niveau du centimètre, large plage de diffusion du signal, incapable de distinguer les cibles proches et lointaines, interférence de réflexion du signal du métal et de la vapeur d'eau ; Radar de capteur laser : puce laser automobile autonome identique de qualité véhicule avec faisceau laser directionnel micron, signal non diffusif, sans interférence de diffusion du métal environnant et de la vapeur d'eau, identification claire du contour de la cible ;

2. Module de calcul de ranging Radar à micro-ondes standard : Seuls jugent de la présence de mouvement sans calcul précis de la distance, ne peuvent pas séparer les piétons des camions, déclenche l'ouverture complète de la porte uniformément ; Radar à capteur laser : unité arithmétique de temps de vol TOF intégrée, enregistrement millimétrique de la distance entre les objets et les portes, différencie avec précision les petits piétons et les grands chariots élévateurs pour exécuter des hauteurs d'ouverture différenciées ;

3. Structure de protection basse température Radar à micro-ondes standard : Aucun boîtier isolé à basse température dédié, la sensibilité du circuit s'atténue en dessous de -5 °C, le taux de défaillance augmente dans la moitié d'une année après l'installation du stockage froid ; Radar de capteur laser : boîtier résistant au gel entièrement scellé avec revêtement résistant aux intempéries à basse température sur tous les composants, fonctionnement du circuit stable à -40 °C, compatible avec tous les scénarios de stockage froid à congélation profonde ;

4. Assemblée d'interaction Commission Radar à micro-ondes standard : Seul réglage mécanique du bouton rotatif sur le boîtier sans marqueurs visuels, démontage de l'échelle obligatoire pour le réglage avec une précision de paramètre approximative ; Radar de capteur laser : module sans fil Bluetooth intégré jumelé à une interface de réglage visualisée mobile, marquage de points lumineux en temps réel des limites de détection, réglage de zonage précis du mètre carré avec zéro barrière de fonctionnement.

De nombreuses entreprises optent pour un radar standard pour réduire les coûts initiaux, ignorant les défauts d'adaptation du matériel. Dans les six mois suivant l'installation, les faux déclencheurs fréquents, les dommages causés par les portes et les factures d'électricité flambées obligent le remplacement du radar, ce qui entraîne une augmentation des dépenses totales à long terme. Pour les chaînes du froid à fort trafic et les usines industrielles lourdes, le radar laser offre des performances économiques supérieures tout au long de sa durée de vie.

IV. Comparaison des avantages opérationnels réels mesurables (référence directe pour la budgétisation des coûts)

Au lieu de descriptions vagues telles que « bonnes performances », nous quantifions les pertes et gains supplémentaires mesurables sur la base de données de test réelles provenant d'ateliers de stockage à froid industriel et de logistique :

Les pertes de coûts supplémentaires causées par le déploiement de radar micro-ondes standard

• Perte de déchets énergétiques : Aucune fonction de zonage ne déclenche l'ouverture complète de la porte pour chaque piéton qui passe ; le coût mensuel de l'électricité de réfrigération augmente de 150 $à 350 $pour un entrepôt froid de 5 000 m2 ;

• Perte de réparation d'équipement : La défaillance fréquente de la détection d'obstacles stationnaires entraîne un coût annuel de réparation d'impact de la porte et de remplacement de l'airbag inférieur de 100 $à 250 $ ;

• Perte de main-d'œuvre d'entretien : Minimum de deux ajustements de sensibilité de l'échelle par mois, consommant 1 à 2 heures de travail par séance d'entretien ;

• Perte de responsabilité en sécurité : Les blessures du personnel par pincement sous les portes fixes et les dommages causés par les collisions de fret créent des risques de réclamations d'indemnisation des travailleurs et de radiations totales de fret.

Gains mesurables clairs de l'installation de radar à capteur laser

• Gain d'efficacité énergétique : Le zonage piétonnier à ouverture partielle réduit l'échange d'air chaud et froid de plus de 15 %, économisant des centaines de dollars par mois sur les factures d'énergie de refroidissement ; la différence de prix du radar laser peut être entièrement récupérée dans un délai de six mois ;

• Gain de protection de l'équipement : Anti-collision à longue distance de 10 mètres + détection stationnaire complète élimine presque tous les dommages causés par les portes, les airbags et les chariots élévateurs, réduisant ainsi les coûts de réparation annuels de 90 % ;

• Gain de maintien : Le réglage des paramètres sans fil à distance via l'application mobile élimine le besoin de réglages réguliers de démontage de l'échelle, réduisant considérablement la main-d'œuvre de maintenance ;

• Gain de contrôle de sécurité : Le balayage continu sans point mort élimine complètement les risques de pincement et d'écrasement de la cargaison, évitant ainsi les frais d'indemnisation des travailleurs et de compensation des dommages causés par la cargaison.
